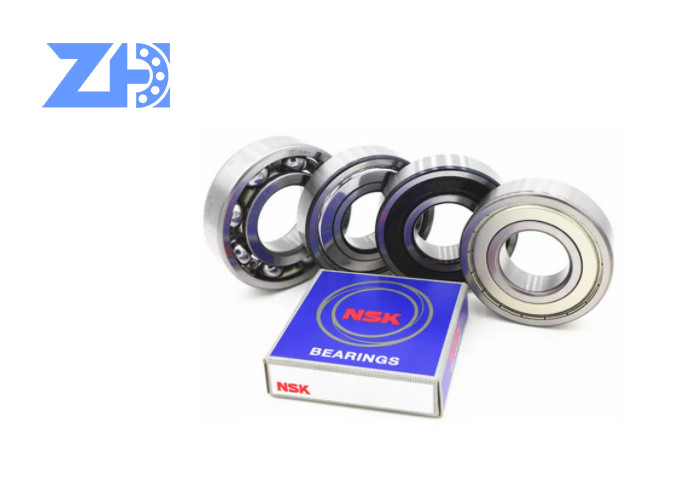

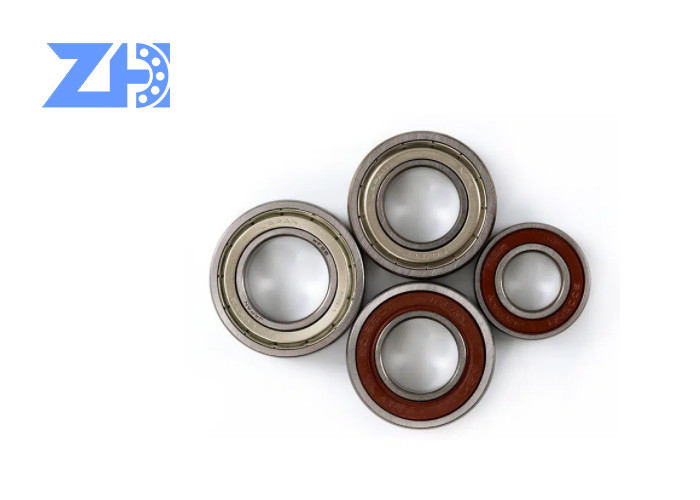

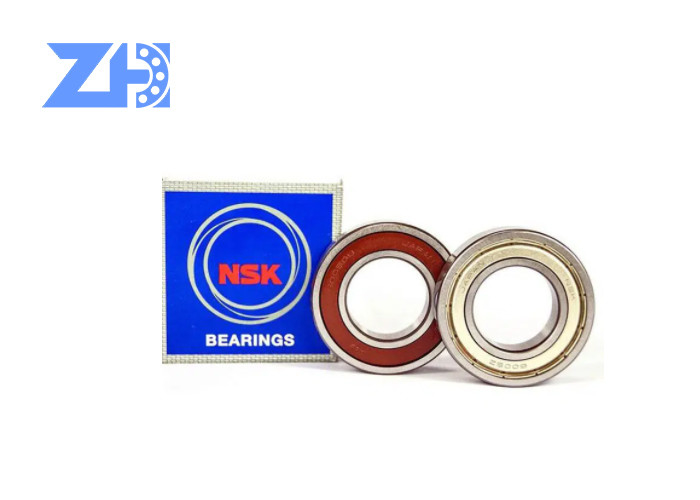

Rillenkugellager ist das am häufigsten verwendete Wälzlager. Seine Struktur ist einfach, es besteht aus Innen- und Außenringen mit tiefen symmetrischen Kugellaufbahnen, Trennelementen und Kugeln und ist einfach zu bedienen. Es wird hauptsächlich zum Stehen verwendet die radiale Belastung.Wenn das Radialspiel jedoch zunimmt, hat es die Leistung einer Schräglageranordnung.In diesem Fall kann es gleichzeitig den radialen Belastungen und den axialen Belastungen standhalten.

Dichtungen

Die zulässige Betriebstemperatur für Dichtungen ist abhängig vom Dichtungsmaterial:

• NBR: –40 bis +100 °C(–40 bis +210 °F)
  Temperaturen bis 120 °C(250 °F)kann für kurze Zeit toleriert werden.
• FKM: –30 bis +200 °C(–20 bis +390 °F)
  Temperaturen bis 230 °C(445 °F)kann für kurze Zeit toleriert werden.

Typischerweise liegen Temperaturspitzen an der Dichtlippe.

d   30 mm D   62 mm B   16 mm d1 ≈ 40.36 mm D2 ≈ 54.06 mm r1,2 Mindest. 1 mm

Berechnungsdaten

Grundlegende dynamische Tragzahl	C		20.3	kN
Statische Grundtragfähigkeit	C0		11.2	kN
Dauerbelastungsgrenze	Pu		0,475	kN
Referenzgeschwindigkeit			24000	U/Min
Geschwindigkeit begrenzen			15000	U/Min
Berechnungsfaktor	kr		0,025
Berechnungsfaktor	f0		14

Masse

Massenlager

0,2

kg

Natürliche Verpackunge:

Weiße Box, Kunststoffrohre, Holzkartons
Kundenspezifisches Paket Entsprechend den Anforderungen unserer Kunden

Lieferzeit: 3-5 Tage oder nach Kundenwunsch's Bestellmenge
