Herkunftsort:
CHINA
Markenname:
ZH
Zertifizierung:
IS09001
Modellnummer:
FYTB20TF

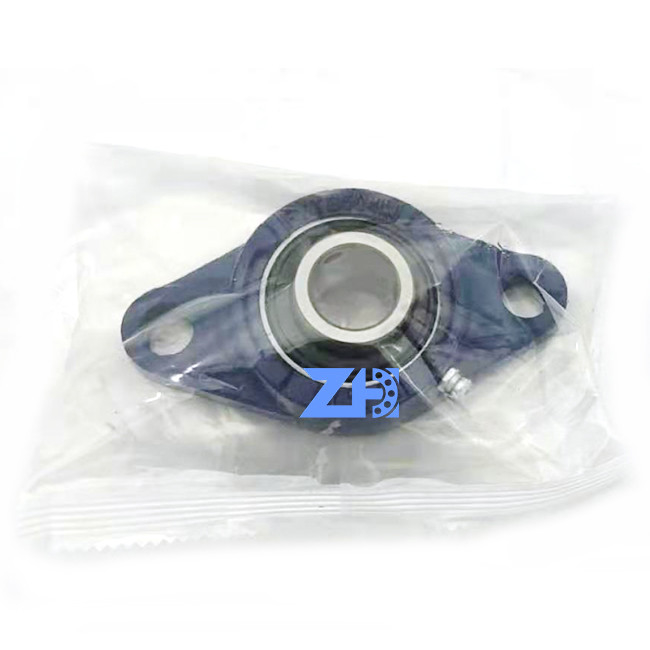

NIVEAU-CHROMSTAHL Kissen-Kugellager Qualität FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2
Produkteinführung
Es wird hauptsächlich verwendet, um Radial zu tragen und die axiale kombinierte Last, die auf der Radiallast, im Allgemeinen nicht passend, axiale Last allein zu tragen, solche Lager basiert, kann installierter beziehungsweise Innenring (mit einem ganzen Satz Rollen und Haltern) und Außenring sein. Diese Art des Lagers lässt die Welle nicht im Verhältnis zu der Wohnung, mit dem Ergebnis der zusätzlichen axialen Kräfte unter Radiallast kippen. Die Größe des Axialspiels des Lagers hat ein großes Verhältnis zu, ob das Lager normalerweise arbeiten kann. Wenn das Axialspiel zu klein ist, ist der Temperaturanstieg höher. Wenn das Axialspiel groß ist, ist das Lager einfach zu beschädigen. Deshalb sollte besondere Aufmerksamkeit auf die Justage des Axialspiels des Lagers während der Installation und der Operation gelenkt werden, und Vorstörungsinstallation kann gegebenenfalls durchgeführt werden, um die Starrheit des Lagers zu erhöhen
| d |
20 Millimeter
|
Bohrungsdurchmesser |
|---|---|---|
| d1 |
≈28,2 Millimeter
|
Außendurchmesser des Innenrings |
|
29,5 Millimeter
|
Gesamtbreite | |
| 1 |
11 Millimeter
|
Flanschbreite |
| 3 |
3,2 Millimeter
|
Tiefe des Zentrierens von Pause |
| 5 |
20,5 Millimeter
|
Breite einschließlich Seitenverkleidung |
| B |
31 Millimeter
|
Breite des Innenrings |
| B1 |
31 Millimeter
|
Tragende Gesamtbreite |
| B4 |
4,5 Millimeter
|
Abstand von der Schraubensicherungsseitenfläche, zum der Mitte zu verlegen |
| Db1 |
58 Millimeter
|
Oberster externer Durchmesser |
| Db2 |
60,5 Millimeter
|
Niedriger externer Durchmesser |
| Dc |
50,8 Millimeter
|
Durchmesser der Unterkunftzentrierenden Pause |
| H |
112 Millimeter
|
Gesamthöhe |
| J |
90 Millimeter
|
Abstand zwischen Befestigungsbolzen |
| L |
60,5 Millimeter
|
Gesamtlänge |
| N |
11,5 Millimeter
|
Durchmesser des Befestigungsbolzenlochs |
| s1 |
18,3 Millimeter
|
Abstand von Schraubensicherungsseitenfläche zu Kanalmitte |
| T |
37,3 Millimeter
|
Gesamteinheitsbreite |
| RG |
1/4-28 UNF
|
Unterkunft des Fadens für Fettinstallation |
|---|---|---|
| R1 |
20 Millimeter
|
Axiale Position des Unterkunftfadens |
| Rα |
° 45
|
Eckige Position des Unterkunftfadens |
| DN |
6,5 Millimeter
|
Kopfdurchmesserbereich der Fettinstallation |
|---|---|---|
| SchalterN |
7 Millimeter
|
Sechseckige Schlüsselgröße für die Fettinstallation |
| GN |
1/4-28 SAE-LT
|
Faden der Fettinstallation |
| J6 |
74 Millimeter
|
Abstand von Passstiften |
|---|---|---|
| J7 |
11,5 Millimeter
|
Axialer Ausgleich von Passstiften |
| N4 |
2 Millimeter
|
Empfohlener Durchmesser für Passstifte |
| Grundlegende dynamische Lastsbewertung | C |
kN 12,7
|
|---|---|---|
| Grundlegende Bewertung der statischen Belastung | C0 |
kN 6,55
|
| ErmüdungsBelastungsgrenze | Pu |
0,28 kN
|
| Grenzgeschwindigkeit |
8 500 r/min
|
|
|
Grenzgeschwindigkeit bei der Wellentoleranz h6
|
