Herkunftsort:
China
Markenname:
NTN
Modellnummer:
69092

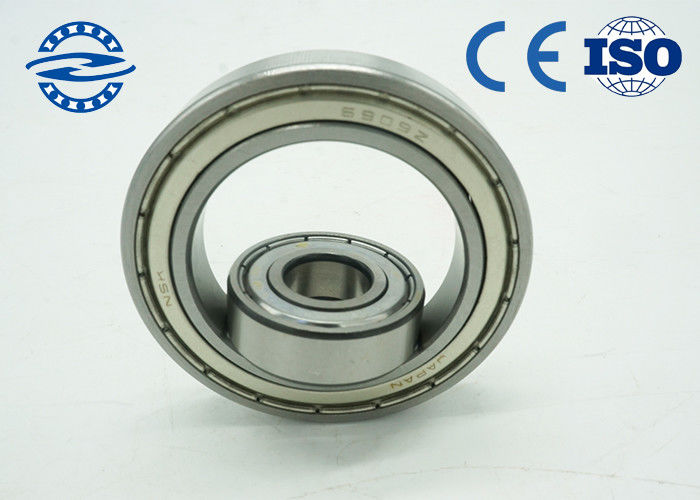

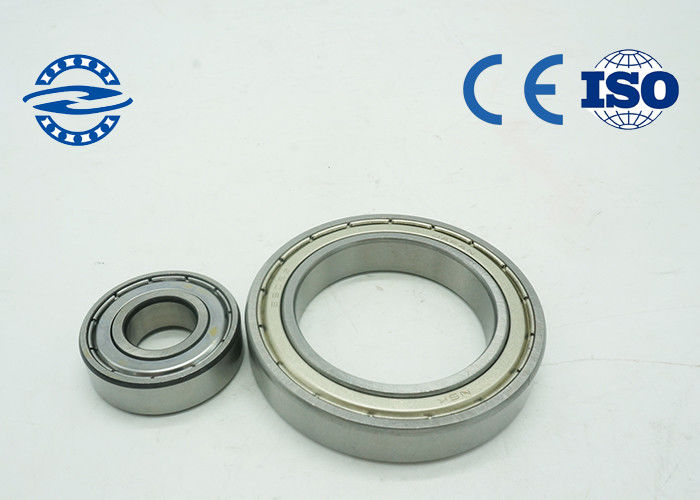

Sie sind die typischsten Wälzlager mit umfangreichen Anwendungen. Die Kanäle in beiden der Ringe sind in der Bogennutform, die Radial- und axiale Last in den doppelten Richtungen tragen kann. Sie können in den Situationen angewendet werden, in denen hoch-drehende Geschwindigkeit und lärmarme und niedrige Erschütterung angefordert werden.
Käfige
Rillenkugellager benutzen im Allgemeinen gepresste Käfige des Stahlblechs oder der Messingkäfige. Wenn der Außendurchmesser kleiner als (einschließliche) 400mm ist,
Sie benutzen gepressten Käfig mit Stahlblech. Wenn der Außendurchmesser größer als 400mm ist, benutzen sie Messingkäfige.
Anwendungen
kann in den Automobilen, in den Werkzeugmaschinen, in den Motoren, in den Instrumenten, in den Konstruktmaschinen, in den Eisenbahnfahrzeugen, in den landwirtschaftlichen Maschinen und in den vielen anderen speziellen Maschinen gefunden werden
Arten
Grundlegende Art, mit Sicherungsringnut auf dem Außenring (- N), mit einem Schild (- Z) auf einer Seite oder zwei Schildern (- 2Z) auf beiden Seiten, mit einer Dichtung (- RS) auf einer Seite oder zwei Dichtungen (- 2RS) auf beiden Seiten.
| Der ursprüngliche Code | moderne Zahl | Nennmaß | Installationsgröße | Gewicht | |||||
| d | D | B | rsmin | Dsmin | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0,6 | 14 | 26 | 0,6 | 0,0277 |
| 201 | 6201 | 12 | 32 | 10 | 0,6 | 16 | 28 | 0,6 | 0,0365 |
| 202 | 6202 | 15 | 35 | 11 | 0,6 | 19 | 31 | 0,6 | 0,0431 |
| 203K | 6203 | 17 | 40 | 12 | 0,6 | 21 | 36 | 0,6 | 0,0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0,11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0,104 | |
| 6304X3/C3 | 62 | 16 | 1 | 28 | 54 | 1 | 0,252 | ||
| 63/22/C3 | 22 | 56 | 16 | 1,1 | 29 | 47 | 1 | 0,183 | |
| 66/23/P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0,131 | |
| 66/23/P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0,125 | ||
| 1000905 | 61905 | 25 | 42 | 9 | 0,3 | 27 | 40 | 0,3 | 0,0415 |
| 105 | 6005 | 47 | 12 | 0,6 | 29 | 43 | 0,6 | 0,078 | |
| 16005 | 47 | 8 | 0,3 | 27 | 45 | 0,3 | 0,0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0,134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0,126 | |
| 6305 | 62 | 17 | 1,1 | 31,5 | 55,5 | 1 | 0,214 | ||
| 6305X3/C3YA5 | 68 | 18 | 1,1 | 33 | 62 | 1 | 0,296 | ||
| 405 | 6405 | 80 | 21 | 1,5 | 33 | 72 | 1,5 | 0,53 | |
| 6605X2WBTN1/HA | 26 | 68 | 19,5 | 2 | 33 | 61 | 2 | 0,272 | |
| 63/28/HA | 28 | 68 | 18 | 1,1 | 34,5 | 61,5 | 1 | 0,299 | |
| 1000906 | 61906 | 30 | 47 | 9 | 0,3 | 32 | 45 | 0,3 | 0,0433 |
| 1-0005 | 59 | 22 | 0,4 | 33 | 55 | 0,4 | 0,191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0,218 | |
| 306K | 6306 | 72 | 19 | 1,1 | 36,5 | 65,5 | 1 | 0,354 | |
| 6406 | 90 | 23 | 1,5 | 38 | 82 | 1,5 | 0,805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0,148 | |
| 6207 | 72 | 17 | 1,1 | 41,5 | 65,5 | 1 | 0,284 | ||
| 307K | 6307 | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,456 | |
| 307A | 6307TNI | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,443 | |
| 307U | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,481 | ||
| 407 | 6407 | 100 | 25 | 1,5 | 43 | 92 | 1,5 | 0,919 | |
| 6008/C3 | 40 | 68 | 15 | 1 | 44,6 | 63,4 | 1 | 0,191 | |
| 208K | 6208 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,361 | |
| 6208/HAP6 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,361 | ||
| 6208/P5YB2 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,361 | ||
| 370208 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,362 | ||
| 6308/P5YB2 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | ||
| 308 | 6308 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | |
| 308A | 6308TN1 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,611 | |
| 6308/HA | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | ||
| 408K | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1,2 | |
| 62/41/HAP53 | 41 | 80 | 17 | 1,1 | 46,5 | 73,5 | 1 | 0,342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0,246 | |
| 209 | 6209 | 85 | 19 | 1,1 | 51,5 | 78,5 | 1 | 0,428 | |
