Herkunftsort:
China
Markenname:
ZH
Zertifizierung:
IS09001
Modellnummer:
30317

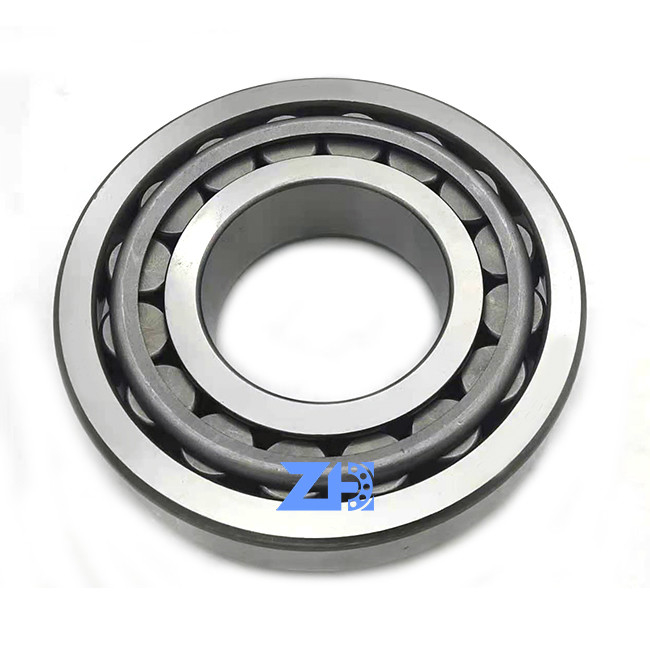

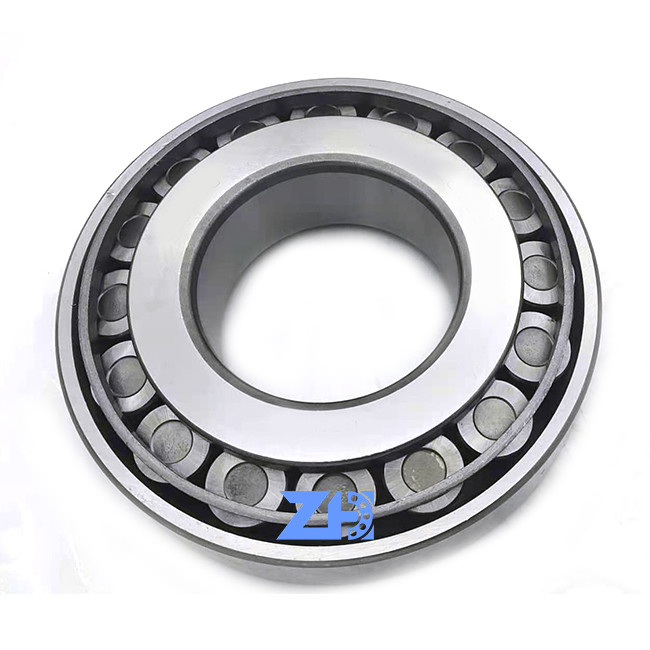

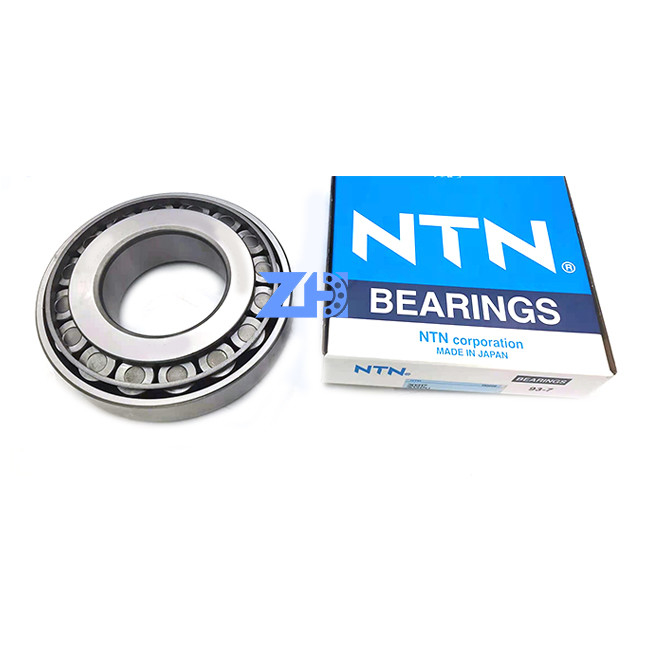

30317 NIVEAU-CHROMSTAHLkegelrollenlager Qualität 30317RS 30317 W P0 P6 P5 P3 P4 P2
Produkteinführung
30317 Verjüngungs-Rollenlager ist eine Art Wälzlager benutzt, um die Radial- und axialen Lasten in drehender Maschinerie zu stützen. Es ist entworfen, um beide Radial- (Senkrechtes zur Welle) und axialen (Ähnlichkeit zur Welle) Lasten gleichzeitig zu behandeln.
(Stellen Sie Spitzenlager her und verkaufen Sie sie zu Fabrikpreisen)
Die inneren und die Außenringe haben sich Kanäle zugespitzt, die zur tragenden Achse geneigt werden. Die sich verjüngenden Rollen werden auf eine Art vereinbart, dass ihre Äxte an einem allgemeinen Punkt auf der tragenden Achse zusammenlaufen und eine „Kegel“ Form schaffen.
Dieser Entwurf lässt die Rollen Lasten auf eine Art übertragen, die eine Rollbewegung, die Verringerung von Reibung und das Ermöglichen der glatten Rotation produziert
| d |
85 Millimeter
|
Bohrungsdurchmesser |
|---|---|---|
| D |
180 Millimeter
|
Außendurchmesser |
| T |
44,5 Millimeter
|
Gesamtbreite |
| d1 |
≈126,57 Millimeter
|
Schulterdurchmesser des Innenrings |
| B |
41 Millimeter
|
Breite des Innenrings |
| C |
34 Millimeter
|
Breite des Außenrings |
| r1,2 |
min.4 Millimeter
|
Abschrägungsmaß des Innenrings |
| r3,4 |
min.3 Millimeter
|
Abschrägungsmaß des Außenrings |
| a |
34,813 Millimeter
|
Abstandsseitenfläche, zum des Punktes zu drücken |
| da |
max.108 Millimeter
|
Durchmesser des Wellenstützpfeilers |
|---|---|---|
| db |
min.100.5 Millimeter
|
Durchmesser des Wellenstützpfeilers |
| Da |
min.156 Millimeter
|
Durchmesser der Unterkunft des Stützpfeilers |
| Da |
max.167.5 Millimeter
|
Durchmesser der Unterkunft des Stützpfeilers |
| Db |
min.167 Millimeter
|
Durchmesser der Unterkunft des Stützpfeilers |
| Ca |
min.5 Millimeter
|
Minimale Breite des Raumes erfordert in der Wohnung auf großer Seitenfläche |
| Cb |
min.10.5 Millimeter
|
Minimale Breite des Raumes erfordert in der Wohnung auf kleiner Seitenfläche |
| ra |
max.4 Millimeter
|
Radius der Wellenleiste |
| rb |
max.3 Millimeter
|
Radius Unterkunft der Leiste |
| Grundlegende dynamische Lastsbewertung | C |
kN 372
|
|---|---|---|
| Grundlegende Bewertung der statischen Belastung | C0 |
kN 365
|
| ErmüdungsBelastungsgrenze | Pu |
kN 40,5
|
| Referenzgeschwindigkeit |
3 000 r/min
|
|
| Grenzgeschwindigkeit |
3 800 r/min
|
|
| Grenzwert | e |
0,35
|
| Berechnungsfaktor | Y |
1,7
|
| Berechnungsfaktor | Y0 |
0,9
|
| Tragen des Teils | Komplettes Lager |
| Zahl von Reihen | 1 |
| Die Eigenschaft, Außenring tragend lokalisieren | Kein |
| Gebohrte Art | Zylinderförmig |
| Käfig | Blech |
| Anordnung für Kontaktwinkel (Doppelreihenlager) | Nicht anwendbar |
| Zusammengebrachte Anordnung | Nein |
| Beschichtung | Ohne |
| Dichtung | Ohne |
| Schmiermittel | Kein |
| Relubrications-Eigenschaft | Ohne |
Die Lager, die mit 3017 allgemein verwendet sind, können wir auch zur Verfügung stellen
