Herkunftsort:
CHINA
Markenname:
ZH
Zertifizierung:
IS09001
Modellnummer:
22326CA
Berufsqualitäts-Niveau produktion 22326CA 22326CC 22326ECK 22326FA 22326JA 130*280*93mm CHROMSTAHL Tonnenlager-P0 P5 P3 P2
Produkteinführung (Preis billig und hohe Qualität)
22326CATapered Rollenlager haben einen konischen Innenring und einen Außenringkanal, und die sich verjüngende Rolle wird zwischen den zwei vereinbart. Die hervorstehenden Linien aller konischen Oberflächen am gleichen Punkt auf der tragenden Achse sich treffen. Dieser Entwurf stellt Kegelrollenlager besonders passend für das Tragen von kombinierten (Radial- und axialen) Lasten her. Die axiale Tragfähigkeit des Lagers wird größtenteils durch das Kontakt Winkel α bestimmt. Das größer der Alphawinkel, das höher die axiale Tragfähigkeit. Die Winkelgröße wird ausgedrückt, indem man Koeffizienten E. berechnet. Das größer der e-Wert, das größer der Kontakt Winkel und das größer die Anwendbarkeit des Lagers, die axiale Last zu tragen.
| Innerhalb Ø (Millimeter): | 130 |
| Außerhalb Ø (Millimeter): | 280 |
| Breite (Millimeter): | 93 |
| max. Betriebstemperatur: | +120°C |
| min. Betriebstemperatur: | -40°C |
| Bohrung: | zylinderförmig |
| Interne Freigabe: | KN (Standard) |
| Ring Material: | Wälzlager-Stahl |
| Wälzkörper-Material: | Wälzlager-Stahl |
| Käfig-Material: | Messing |
| Art der Schmierung: | geölt |
| Magnetisch: | ja |
| Toleranz für innerhalb-Ø (Millimeter): | 0/-0,025 |
| Toleranz für Außenseite-Ø (Millimeter): | 0/-0,035 |
| Toleranz für Breite (Millimeter): | 0/-0,25 |
| Norm: | LÄRM 635-2 |
| Zulässige eckige Versetzung: | 3° |
| Einzelteilgewicht: | 28,50 Kilogramm |
| Bohrungsdurchmesser | 130 Millimeter |
| Außendurchmesser | 280 Millimeter |
| Breite | 93 Millimeter |
| da |
min.147 Millimeter
|
Durchmesser des Wellenstützpfeilers |
|---|---|---|
| Da |
max.263 Millimeter
|
Durchmesser der Unterkunft des Stützpfeilers |
| ra |
max.3 Millimeter
|
Radius der Leiste |
| d |
130 Millimeter
|
Bohrungsdurchmesser |
|---|---|---|
| D |
280 Millimeter
|
Außendurchmesser |
| B |
93 Millimeter
|
Breite |
| d2 |
≈164 Millimeter
|
Schulterdurchmesser des Innenrings |
| D1 |
≈233 Millimeter
|
Schulter/Pausendurchmesser des Außenrings |
| b |
16,7 Millimeter
|
Breite der Schmierrille |
| K |
9 Millimeter
|
Durchmesser der Schmierbohrung |
| r1,2 |
min.4 Millimeter
|
Abschrägungsmaß |
| Grundlegende dynamische Lastsbewertung | C |
1 kN 176
|
|---|---|---|
| Grundlegende Bewertung der statischen Belastung | C0 |
1 kN 320
|
| ErmüdungsBelastungsgrenze | Pu |
kN 114
|
| Referenzgeschwindigkeit |
1 800 r/min
|
|
| Grenzgeschwindigkeit |
2 400 r/min
|
|
| Grenzwert | e |
0,35
|
| Berechnungsfaktor | Y1 |
1,9
|
| Berechnungsfaktor | Y2 |
2,9
|
| Berechnungsfaktor | Y0 |
1,8
|
Sammlung 22326CA
| NUP307 | T7FC055=300 | SG02 | HMK3525 | NUP207 | NUP308 | NUP2209 | NUP307 | NUP309180 |
| NUP205E | NUP309 | SG15 | 30309D | HMGF57 | NUP309 | NUP2212 | 30311D | |
| M5X130 | 30312D | 30314D=250 | 30210 | SG08 | NUP309 | NUP2212 | T7FC055 | |
| NUP306 | 30314D | KMF41-PC60-7 | 30210 | GM17VA | NUP2212 | NUP2211 | NIP2310 | |
| NUP208E | NUP309 | KMF90-PC200-6 | 30311D | JMV-44/22 | 30312D156 | 30312D155 | NUP2207140 | |
| NUP2212 | JMF29 | NUP2206 | SG04 | GM35VA | M2X96 | M2X120 | NUP2206130 | |
| NUP206 | JMF23 | NUP2207 | SG025 | GM35VL | MCB172 | 32207 | NUP309180 | |
| NUP308=140 | JMF151 | GM38VB | M2X146 | T7FC060 | 30312 | NUP309 | ||
| NUP309 | JMF195 | JMV-53/31 | HMT36FA | M2X150 | NUP207 | 30312D | NUP310 | |
| NUP206 | JMF250 | MAG85 | HMGC32 | M2X170 | 6213 | 30312D | NUP2310 | |
| 6305M | M2X55 | MAG120 | HMGF35 | M2X210 | NUP308 | NUP308 | NUP310 | |
| NUP207 | M2X63 | MAG150 | HMGF36 | SG20 | NUP2207 | DNB50/60 | NUP307 | |
| 30309D | KMF125-PC200-8 | NUP206E | HMGC48 | HMS072 | 6305 | NUP308 | NUP2208 | |
| NUP207 | KMF160-PC360-7 | 15578 | NUP309 | AP5S67 | NUP2211=250 | 30309D=110 | MAG150 | |
| NUP307 | MSG-27P | NUP306 | T7FC055 | 11749/11710 | T7FC055 | AP5S53 | TM09 |

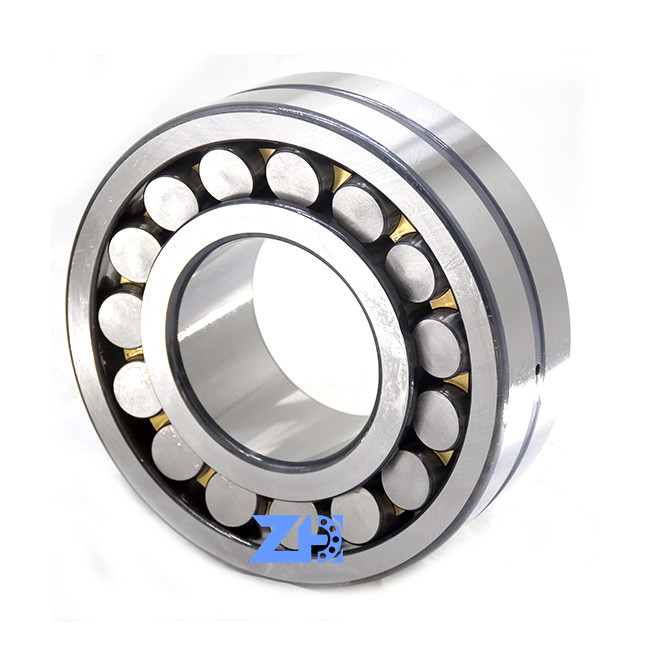

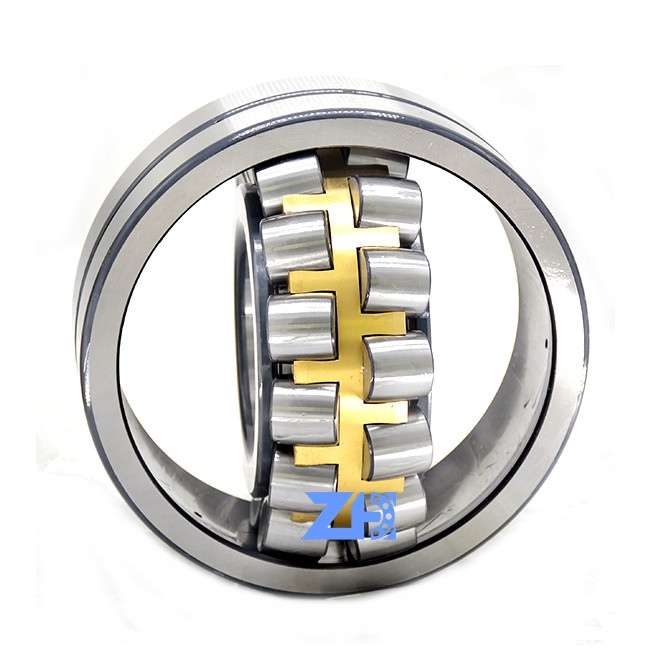

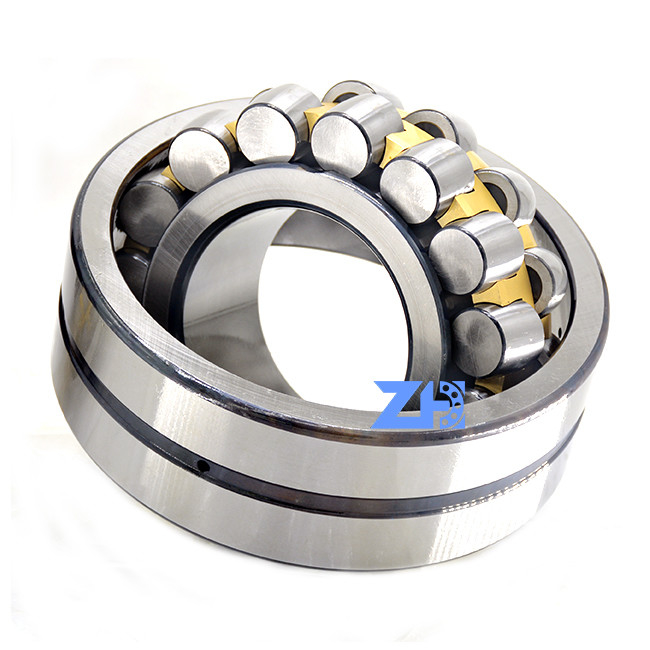

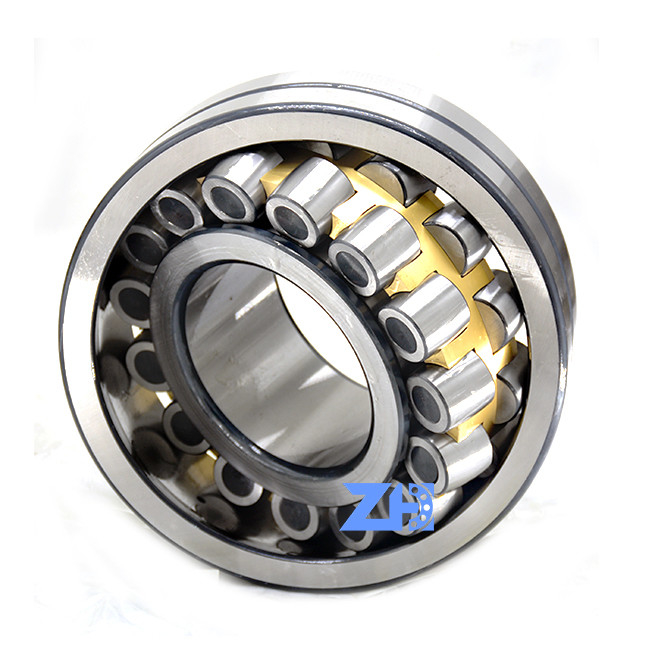

Bildshow
