Herkunftsort:
CHINA JAPAN
Markenname:
QIEAL ZH
Modellnummer:
7308 7305 7307

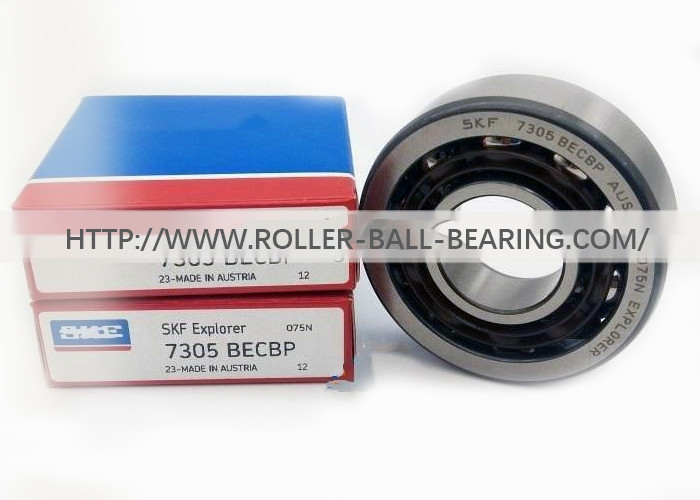

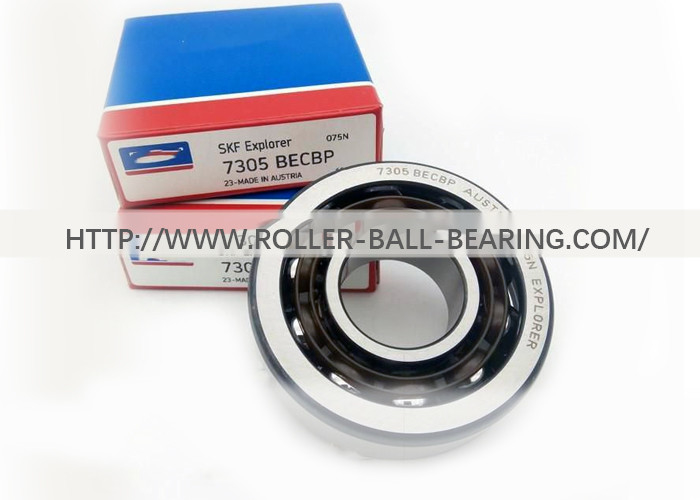

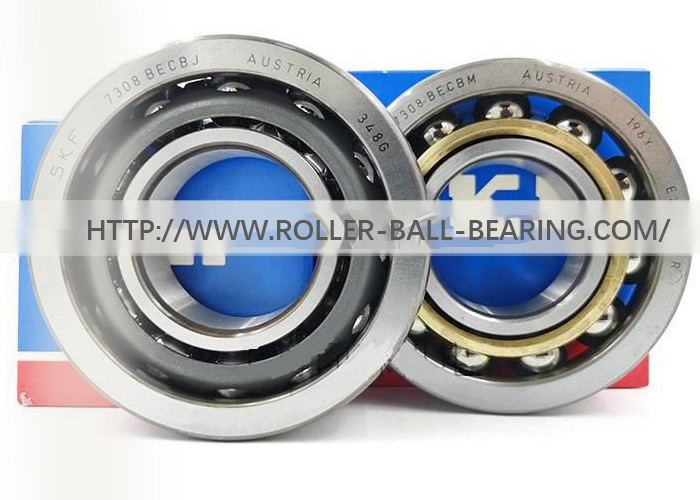

Eckige Kontakt-Kugellager 7303 7304 7305 7306 7307 7308 7309 7310 7311 7312
Eckige Kontaktkugellager haben Kanäle auf dem inneren und den Außenringen, und das innere und die Außenringe können im Verhältnis zu einander entlang der axialen Richtung des Lagers verlegt werden. Diese Lager sind für das Widerstehen von zusammengesetzten Lasten, IE-Lasten besonders passend, die gleichzeitig in den Radial- und axialen Richtungen fungieren. Die axiale lastentragende Kapazität der eckigen KontaktKugellagerzunahmen als der Kontaktwinkel α Zunahmen. Der Kontaktwinkel ist der Winkel zwischen der Linie, welche die Kontaktstelle des Balls und des Kanals in der Radialfläche und die vertikale Linie der tragenden Achse anschließt.
Die eckigen KontaktKugellagermodelle werden in unterteilt: α =15° eckige Kontaktkugellager (Art 70000C); α =25° eckige Kontaktkugellager (Art 70000AC); α =40° eckige Rücken an Rücken zusammengepaßte doppelte eckige Kontaktkugellager der Kontaktkugellager (Art 70000B) [70000C (Wechselstrom, Art B)/DB]; vertrauliche zusammengepaßte doppelte eckige Kontaktkugellager [70000C (Wechselstrom, Art B)/DF]; Reihe passte doppelte Winkel Kontaktkugellager zusammen [70000C (Wechselstrom, Art B)/Papierlösekorotron]; vier eckige Kontaktkugellager des Punktes (Art QJ0000). Das Material des Käfigs ist Messing-, Kunstharz, etc., abhängig von der tragenden Art und den Nutzungsbedingungen.
| Modell | d | D | B | Dichtung (C-15°, AC-25°, B-40°) | Genauigkeitsniveau | Gewicht (Kilogramm) |
| 7303 | 17 | 47 | 14 | C, WECHSELSTROM, B | P0, P5, P4 | 0,113 |
| 7304 | 20 | 52 | 15 | C, WECHSELSTROM, B | P0, P5, P4 | 0,145 |
| 7305 | 25 | 62 | 17 | C, WECHSELSTROM, B | P0, P5, P4 | 0,235 |
| 7306 | 30 | 72 | 19 | C, WECHSELSTROM, B | P0, P5, P4 | 0,345 |
| 7307 | 35 | 80 | 21 | C, WECHSELSTROM, B | P0, P5, P4 | 0,464 |
| 7308 | 40 | 90 | 23 | C, WECHSELSTROM, B | P0, P5, P4 | 0,636 |
| 7309 | 45 | 100 | 25 | C, WECHSELSTROM, B | P0, P5, P4 | 0,829 |
| 7310 | 50 | 110 | 27 | C, WECHSELSTROM, B | P0, P5, P4 | 1,06 |
| 7311 | 55 | 120 | 29 | C, WECHSELSTROM, B | P0, P5, P4 | 1,37 |
| 7312 | 60 | 130 | 31 | C, WECHSELSTROM, B | P0, P5, P4 | 1,72 |
| 7313 | 65 | 140 | 33 | C, WECHSELSTROM, B | P0, P5, P4 | 2,11 |
| 7314 | 70 | 150 | 35 | C, WECHSELSTROM, B | P0, P5, P4 | 2,57 |
| 7315 | 75 | 160 | 37 | C, WECHSELSTROM, B | P0, P5, P4 | 3,08 |
