Herkunftsort:
CHINA JAPAN
Markenname:
QIEAL ZH
Modellnummer:
3211-BD-XL-TVH

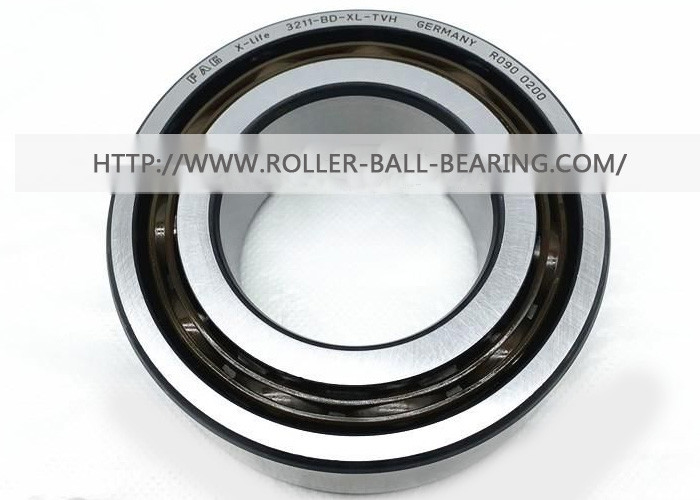

Reihen-eckiges Kontakt-Kugellager 3211-BD-XL-TVH 3211-BD-XL-TVH-C3 des Doppelt-3211BD
Produkt-Beschreibung
Eckige Kontaktkugellager haben die innere und Außenringkanäle, die im Verhältnis zu einander in Richtung der tragenden Achse verlegt werden. Dies heißt, dass diese Lager entworfen sind, um kombinierte Lasten, d.h. verantwortliche Radial- und axiale Lasten gleichzeitig unterzubringen. Die axiale lastentragende Kapazität von eckigen Kontaktkugellagerzunahmen als den Kontaktwinkelzunahmen. Der Kontaktwinkel wird als der Winkel zwischen der Linie definiert, die den Berührungspunkten des Balls und der Kanäle in der Radialfläche sich anschließt, entlang der die kombinierte Last von einem Kanal anderen übermittelt wird, und einer Linie Senkrechtem zur tragenden Achse.
entspricht eckige Kontaktkugellager der doppelten Reihe einzelner Reihe zwei, die eckige Kontaktkugellager Rücken an Rücken vereinbarten.
| Führen des Namens: |
Lager 3211-BD-XL-2HOURS-TVH |
| d | 55 Millimeter |
| D | 100 Millimeter |
| B | 33,2 Millimeter |
| Hinweis | 3210-BD-XL-TVH |
| Gewicht | 0,93 Kilogramm |
| welches sapp | +8618620602705 |
| qireal220929@163.com |
| Lager |
|
|
|
Maße (Millimeter) |
|
|
Gewicht (Kilogramm) | |||||
| Die niedrige Art |
|
Variante |
|
d | D | B |
|
|||||
| Jetzt | alt | Abdeckung | Ring |
|
|
|
|
|||||
| 3203A | 5203 | ZZ | 2RS | 17 | 40 | 17,5 | 0,085 | |||||
| 3204A | 5204 | ZZ | 2RS | 20 | 47 | 20,6 | 0,12 | |||||
| 3205A | 5205 | ZZ | 2RS | 25 | 52 | 20,6 | 0,19 | |||||
| 3206A | 5206 | ZZ | 2RS | 30 | 62 | 23,8 | 0,3 | |||||
| 3207A | 5207 | ZZ | 2RS | 35 | 72 | 27 | 0,47 | |||||
| 3208A | 5208 | ZZ | 2RS | 40 | 80 | 30,2 | 0,58 | |||||
| 3209A | 5209 | ZZ | 2RS | 45 | 85 | 30,2 | 0,62 | |||||
| 3210A | 5210 | ZZ | 2RS | 50 | 90 | 30,2 | 0,67 | |||||
| 3211A | 5211 | ZZ | 2RS | 55 | 100 | 33,3 | 0,96 | |||||
| 3212A | 5212 | ZZ | 2RS | 60 | 110 | 36,5 | 1,37 | |||||
| 3213A | 5213 | ZZ | 2RS | 65 | 120 | 38,1 | 1,68 | |||||
| 3214A | 5214 | ZZ | 2RS | 70 | 125 | 39,7 | 1,82 | |||||
| 3215A | 5215 | ZZ | 2RS | 75 | 130 | 41,3 | 1,95 | |||||
| 3216A | 5216 | ZZ | 2RS | 80 | 140 | 44,4 | 2,55 | |||||
| 3303A | 5303 | ZZ | 2RS | 17 | 47 | 22,2 | 0,13 | |||||
| 3304A | 5304 | ZZ | 2RS | 20 | 52 | 22,2 | 0,22 | |||||
| 3305A | 5305 | ZZ | 2RS | 25 | 62 | 25,4 | 0,33 | |||||
| 3306A | 5306 | ZZ | 2RS | 30 | 72 | 30,2 | 0,51 | |||||
| 3307A | 5307 | ZZ | 2RS | 35 | 80 | 34,9 | 0,8 | |||||
| 3308A | 5308 | ZZ | 2RS | 40 | 90 | 36,5 | 1,08 | |||||
| 3309A | 5309 | ZZ | 2RS | 45 | 100 | 39,7 | 1,45 | |||||
| 3310A | 5310 | ZZ | 2RS | 50 | 110 | 44,4 | 1,98 | |||||
| 3311A | 5311 | ZZ | 2RS | 55 | 120 | 49,2 | 2,35 | |||||
| 3312A | 5312 | ZZ | 2RS | 60 | 130 | 54 | 3,2 | |||||
| 3313A | 5313 | ZZ | 2RS | 65 | 140 | 58,7 | 3,9 | |||||
| 3314A | 5314 | ZZ | 2RS | 70 | 150 | 63,5 | 4,95 | |||||
| 3315A | 5315 | ZZ | 2RS | 75 | 160 | 68,3 | 5,7 | |||||
| 3316A | 5316 | ZZ | 2RS | 80 | 170 | 68,3 | 7 | |||||

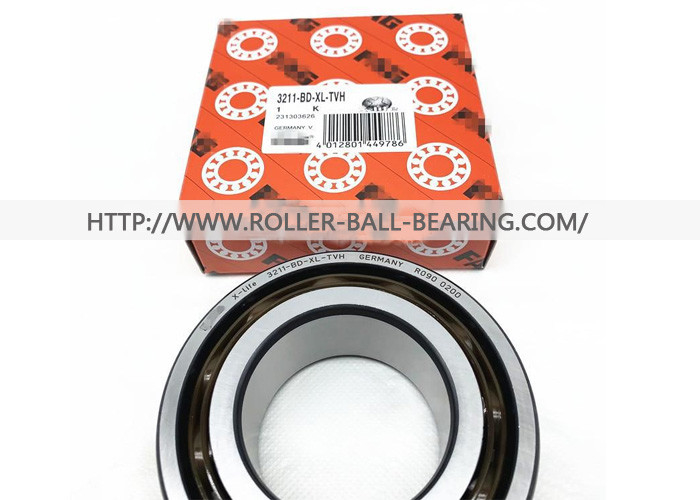

Produktverpacken
